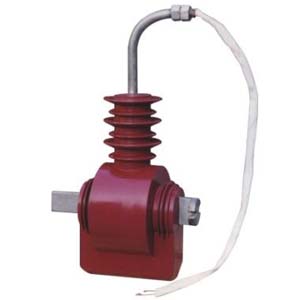

LZW32-10G2電流互感器
產品詳情
簡介
LZW32-10G2電流互感器為戶外環氧樹脂真空澆注、全封閉結構，供額定頻率50～60Hz，額定電壓10KV及以下戶外真空斷器中作繼電保護用。
額定負額表
| 額定電流比(A) | 準確級 | 額定輸出(VA) | 一秒熱穩定電流(KA) | 額定動穩定電流(KA) |
| 50/5 | 10P10 | 10 | 9 | 22.5 |
| 75/5 | 13.5 | 33.8 | ||
| 100/5 | 18 | 45 | ||
| 150/5 | 27 | 67.5 | ||
| 200/5 | 36 | 90 | ||
| 300/5 | 15 | 36 | 90 | |
| 400/5 | 40 | 100 | ||
| 600/5 | 48 | 120 | ||
| 630/5 |
注意事項
互感器使用于額定電壓不超過0.66kV的交流電路，長期工作電流不超過1.2倍額定值； 產品為減極性，一次接線標志P1、P2，相應二次接線標志S1、S2； 測量儀表接于S1、S2端子上，所接儀表的總阻抗（包括接線）不應超過互感器的額定負荷； 互感器在運行中嚴禁二次開路。低壓電流互感器可以把高交流電流轉化為容易控制的低電流。
- 產品名稱：
LZW32-10G2電流互感器
- 型號：
LZW32-10G2
