首頁 > 10KV電流互感器 > LDJ2-10Q/210-L電流互感器

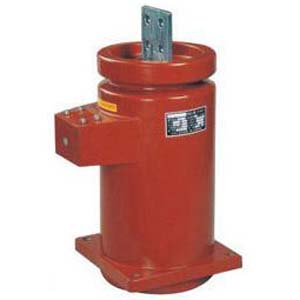

LDJ2-10Q/210-L電流互感器

  • LDJ2-10Q/210-L電流互感器

  • 產品名稱:LDJ2-10Q/210-L電流互感器
  • 型號:LDJ2-10Q-210-L
  • 品牌:上?;チ?/li>
  • 座機:021-31263351
  • 企業QQ:919107474
  • 溫馨提示:訂貨時請詳細核對產品規格型號,非標產品訂購則需提供結構、參數、標準、用處等;若之前有過訂購經歷,希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
  • LDJ2-10Q/210-L電流互感器價格下載 LDJ2-10Q/210-L電流互感器參數說明下載
  • 訂貨方案:
  • 1、提供接線方案圖、用途和系統圖、額定電壓、額定電流等
  • 2、控制、測量及保護功能以及其他閉鎖和自動裝置的要求。
  • 3、互感器使用在特殊環境條件時,應在訂貨時詳細說明。
  • 4、需要其它或超出附件、備件時應提出種類和數量。
  • 產品詳情

    概述

    LDJ2-10Q/210-L電流互感器為環氧樹脂澆注絕緣全封閉產品,適用于額定頻率50Hz或60Hz、額定電壓10kV的電力系統中,作電能計量、電流測量和繼電保護用。是專門為KYN-10型手車開關柜而設計。

    結構簡介

    本系列電流互感器為貫穿式環氧樹脂澆注全封閉結構,其一次繞組的一個端子帶有靜觸頭被設置在環氧樹脂的絕緣空腔內。

    技術參數

    1、電流互感器額定絕緣水平:12/42/75
    2、負荷的功率因數:cosφ=0.8(滯后)
    3、額定一次電流為:5A或1A
    4、表面爬電距離:大于530MM
    5、產品標準:GB1208-2006《電流互感器》
    6、儀器保安系數<10

    額定電 流比(A) 級次組合 額定輸出(VA) 一秒熱穩定電流(KA) 動穩定電流(KA)
    0.2s 0.5s 0.2s 0.5s 10P10
    5/5 0.2s/10P 0.2/10P 0.5/10P 10 10 10 10 15 0.5 1.25
    10/5 1.0 2.5
    15/5 1.5 3.75
    20/5 2.0 5
    30/5 3.0 7.5
    40/5 4.0 10
    50/5 7.5 18
    75/5 11 28
    100/5 15 37.5
    150/5 22.5 56
    200/5 30 75
    300~400/5 63 100
    500~800/5 15 15 20
    1000~1250/5 20 20 25 80 130

    LDJ2-10Q/210-L,LDJ2-10/210-L電流互感器安裝條件

    1、環境溫度:最高溫度45℃,平均溫度不超過30℃,最低溫度:-45℃。
    2、海拔高度不超過1000M(超過請著明)
    3、接地方式:中性點非有效接地系統
    4、大氣條件:無嚴重污染

    動熱穩定

    需校驗電流互感器的動穩定度和熱穩定度,廠家的產品技術參數中都給出了動穩定倍數Kes和熱穩定倍數Kt,因此按下列公式分別校驗動穩定和熱定度即可。
    1)動穩定度校驗Kes×I1N≥iSh
    2)熱穩定度校驗(KtI1n)2t≥I⑶∞tima
    式中,t為熱穩定電流時間。

    額定容量

    電流互感器二次額定容量要大于實際二次負載,實際二次負載應為25~100%二次額定容量。容量決定二次側負載阻抗,負載阻抗又影響測量或控制精度。負載阻抗主要受測量儀表和繼電器線圈電阻、電抗及接線接觸電阻、二次連接導線電阻的影響。


    • 產品名稱:
    • LDJ2-10Q/210-L電流互感器


    • 型號:
    • LDJ2-10Q-210-L

    本公司是一家具有多年成套配件生產歷史,集開發、生產、銷售為一體的專業化企業,是國家電流互感器、電壓互感器、零序電流互感器、限流電抗器及放電線圈的主要生產廠家之一。歡迎來電咨詢訂購。
