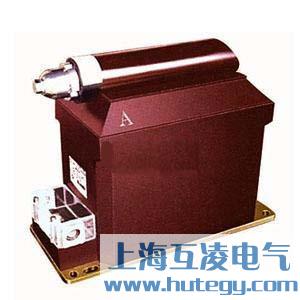

JDZX18-3R1電壓互感器
產品詳情
簡介
該型號電壓互感器為單相戶內用全封閉型環(huán)氧樹脂澆注產品，供額定頻率為50Hz或60Hz，設備最高電壓12kV及以下交流系統(tǒng)中做電壓、電能測量及繼電保護用。帶熔斷器保護，及剩余電壓繞組。
使用環(huán)境
1.海拔高度低于3000米；
2.周圍環(huán)境溫度不高于+40C，不低于-5度；
3.周圍空氣的相對濕度不大于85%；
4.滿足II 污穢等級；
5.安裝場所無腐蝕性的氣體。
JDZX18-3R1單向戶內電壓互感器技術表
| 型號 | 額定電壓比（V） | 額定二次輸出（VA） | 極限輸出（VA） | 額定絕緣水平（KV） | ||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
| JDZX18-3R1 | 3000√3/100√3/100/3 | 25 | 50 | 90 | 200 | 50 | 400 | 3.6/23/40 | ||
1 產品標準：GB12O7-2006《電磁式電壓互感器》
2 產品表面爬電距離：滿足II級污穢等級；
3 負荷的功率因數： COS∮=08（滯后）
4 JDZX18-3R1的其他技術參數見下圖：
- 產品名稱：
JDZX18-3R1電壓互感器
- 型號：
JDZX18-3R1
