電流互感器精度等級5p20是什么意思？（圖文）

　　本文主要介紹電流互感器精度5P20是什么意思？電流互感器等級5P20是什么意思？5P20與其他精度等級的0.5、0.5s、0.2、0.2s、10P20、10P30、5P30、10P10等區別？

　　在介紹電流互感器精度等級5P20是什么意思前,我們需要先知道,什么是電流互感器精度等級？

　　電流互感器在額定工作條件下所產生的變比會有誤差，這個誤差值就是電流互感器精度等級或標示為電流互感器準確級。

　　電流互感器0.5 0.2 0.2s 0.5s 5p10 5p20 10p10 10P2010P30 5P30等含義

　　互感器的精度是制造時就規定好的.常用的精度是0.1級、0.5級、10P級.不同的負載使用不同的精度.計量要求準確,使用0.1級.當發生短路時,電流很大、考慮互感器線圈的磁飽和問題,所以保護一般選擇10P級.測量選用0.5級.

　　5p10 5p20 10p10 10P2010P30 5P30

　　是電流互感器保護用繞組的準確級標示.以該準確級在額定準確限值一次電流下所規定的最大允許復合誤差百分?jǐn)?shù)標稱,其后標以字母“P”(表示保護).保護用電流互感器的標準準確級有：5P和10P.例如5P10后面的10是準確限值系數,5P10表示當一次電流是額定一次電流的10倍時,該繞組的復合誤差≤±5%

　　5P20表示當一次電流是額定一次電流的20倍時,該繞組的復合誤差≤±5%

　　測量用電流互感器的標準準確級有:0.1,0.2,0.5,1,3,5.

　　特殊使用要求的電流互感器的準確級有0.2S和0.5S.

　　帶S的是特殊電流互感器,要求在1％－120％負荷范圍內精度足夠高,一般取5個負荷點測量其誤差小于規定的范圍；

　　0.2,0.5等一般就是測量線圈,要求誤差20％－120％負荷范圍內精度足夠高,一般取4個負荷點測量其誤差小于規定的范圍（誤差包括比差和角差,因為電流是矢量,故要求大小和相角差）.

　　而5P,10P是保護用電流互感器的精度要求,即要求在短路電流下復合誤差小于一定的值,5P即小于5％,10P即小于10％.

　　另外還有一種保護用CT,即差動保護用CT,采用D級電流互感器,這是一種非標準的準確級.其特點是CT的抗飽和特性非常好,在短路情況下,不會像其他保護用CT一樣容易飽和.

　　所以電流互感器根據用途規定了不同的準確度,也就是不同電流范圍內的誤差精度.

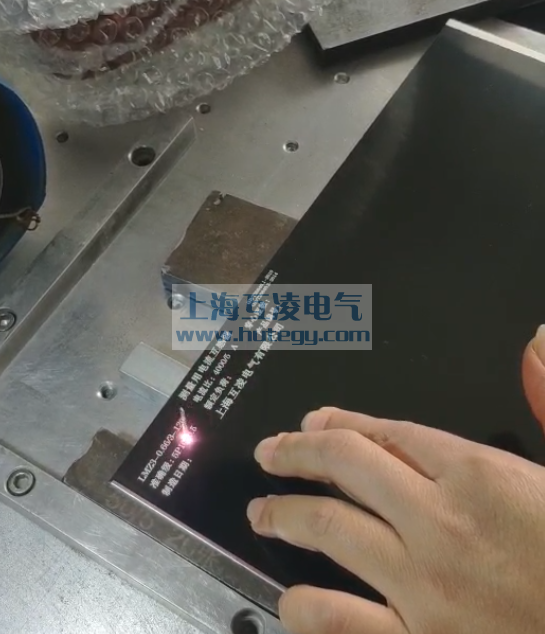

　　5p20是什么意思？

　　電流互感器精度等級5p20一次流過的電流在其額定電流的20倍以下時,此CT的誤差應小于士5%。

　　怎么判斷選擇使用準確級為5P20的電流互感器是合理的呢？

　　選用的的電流互感器，一次電流的20倍應該大于或者等于最大運行短路電流，如果小于這個最大短路電流大不到保護作用，在現實選擇電流互感器精度等級的時候盡量選用等于或者接近最大短路電流，這樣最為經濟合理。

　　舉例：電流互感器一次電流是200A,最大運行短路電流3500A,200A*20倍等于4000A,最大短路電流在3500A在4000A內，所以能確保誤差≤±5%。

　　5p20/5p20/0.5/0.2s含義

一臺互感器里面有4個繞組，對應二次端有8個接線端子。

5P20/5P20：指的是兩個繞組都是保護繞組，意思和前面的相同。5P20指的是在短路電流達到20倍的額定一次電流時，二次輸出的復合誤差不大于5%，所以是5P20。

0.5做測量用

0.2s做計量用
